Bekal UJIKOM : Mengenal Mode dan Istilah Dalam Konfigurasi VLAN dengan Switch-chip Pada Routerboard

Gambar 1 Konfigurasi Router

Saat ini sudah banyak produk Router Mikrotik yang memiliki tambahan komponen switch chipset. Seperti halnya pada switch manageable yang beredar saat ini, switch-chip di Routerboard juga bisa mengimplementasikan atau mampu melakukan forwarding paket dengan melakukan VLan.

Tetapi, apakah para pembaca sudah memahami fungsi dari mode VLan dan Istilah dalam konfigurasi VLAN dengan Switch-chip pada Routerboard?.

Bagi anda para siswa/i atau calon administrator jaringan yang hebat, tentunya merupakan suatu kewajiban untuk memahami fungsi dari mode VLan dan Istilah lainya. Agar kedepannya kita bisa memiliki kemampuan yang kompleks, mahir dalam praktek dan juga memiliki penguasaan materi yang bagus.

Policy forwarding VLan yang dilakukan oleh switch-chip ditentukan di switch-port. Ada 4 Mode VLan yakni :

1. Disable, mode ini akan mengabaikan tabel VLan. Jadi trafik akan tetap dihandle baik ada VLan Tag maupun jika tidak mengandung VLan Tag.
2. Fallback (default), mirip dengan mode disable hanya perbedaannya pada mode fallback melakukan pengecekan terhadap tabel VLan. Jika trafik yang masuk dengan VLan Tag tetapi port-nya tidak ada atau tidak sesuai di VLan Tabel maka trafik tersebut tidak akan didrop.
3. Check, mode ini akan men-drop atau tidak meneruskan trafik dengan VLan Tag yang tidak ada di tabel VLan. Namun jika trafik yang masuk dengan VLan Tag tetapi port-nya tidak ada atau tidak sesuai di VLan Tabel maka trafik tersebut akan tetap dihandle.
4. Secure, mode ini akan men-drop apabila trafik yang masuk dengan VLan Tag namun port-nya tidak ada atau tidak sesuai di VLan Tabel.

Gambar 2 Konfigurasi ether 1

Ada 3 logika untuk menangani trafik yang meninggalkan salah satu port di switch-chip yang mengaktifkan VLan, yakni

• leave-as-is : paket data tidak ada perubahan ketika keluar dari port
• always-strip : akan menghilangkan VLan Header pada paket data
• add-if-missing : akan menambahkan VLan Header pada paket data

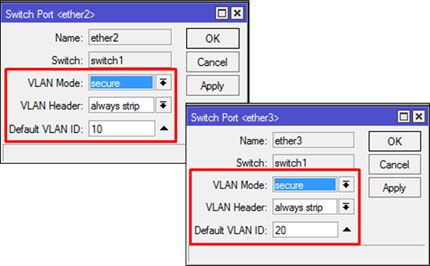

Gambar 3. Konfigurasi ether2 dan ether 3

Itulah beberepa mode dan istilah dalam konfigurasi VLAN dengan switch-chip pada Routerboard mudah-mudahan bisa bermanfaat.
